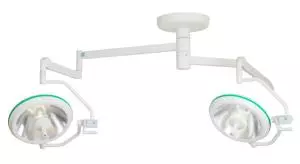

Хирургический потолочный двухблочный светильник Аксима 520/520

Хирургический потолочный двухблочный светильник Аксима 520/520
Для оснащения операционных блоков и перевязочных больниц, клиник и других медицинских учреждений

ПРОИЗВОДИТЕЛЬ:
Аксима (Собственное производство) (Россия)
ЦЕНА:

Хирургические потолочные галогенные светильники для оснащения операционных  блоков  и перевязочных  больниц, клиник и других медицинских учреждений  успешно применяются при хирургических операциях и диагностических  обследованиях практически во всех областях современной медицины.
Высокая эффективность светильников обеспечивается применением галогенных ламп накаливания, интерференционными отражателями «холодного» света, тепло- и  цветокоррегирующими абсорбционными фильтрами.


Отличительные особенности

  • Высокая освещенность светового поля;
  • Наличие резервной лампы в осветительном блоке обеспечивает бесперебойное освещение даже в случае выхода из строя основной лампы.
  • Бестеневой эффект для сохранения оптимальной освещенности рабочего поля даже при частичном затенении световых лучей бригадой хирургов;
  • Эффект «холодного» света, предотвращающий нагрев рабочей зоны и головы хирурга;
  • Легкое перемещение блоков освещения, надежная фиксация в нужном положении;
  • Высокоинтенсивные галогеновые лампы накаливания;
  • Высокие функциональные и эргономические показатели;
  • Тепло- и цветокоррегирующие светофильтры.
  • Компактная конструкция купола с гладкой поверхностью, облегчает процесс очистки и дезинфекции.
  • Легкий доступ к галогенным лампам для их замены



Светильники могут оборудоваться камерой встроенной в центральную рукоятку  основного блока или установленную на дополнительном рычаге, а так же видеомонитором на дополнительном рычаге.

Комплектность:



Исполнение

-720/-720М

-520/-520М

-720/520

-720/720

-520/520

Светильник медицинский хирургический универсальный регулируемый  «Аксима-

1

1

1

1

1

Лампа галогеновая **)

2

2

4

4

4

Стерилизуемая

рукоятка

1

1

2

2

2

Беспроводной пульт управления

1/0

1/0

1

1

1

Руководство по эксплуатации и паспорт АСВР 942817.010

1

1

1

1

1

* Количество запасных частей и принадлежностей может быть изменено по заказу.

** Допускается применять другие лампы с аналогичной конструкцией и техническими характеристиками и имеющие сертификат соответствия Госстандарта РФ.

Указания мер безопасности

  • Светильники выполнены в соответствии с требованиями государственного стандарта на безопасность ГОСТ Р 50267.0.
  • По электромагнитной совместимости светильники соответствуют ГОСТ Р 50267.0.2.
  • При разборке, проверке монтажа и устранении неисправностей, дезинфекции и очистке от пыли светильник должен быть отключен от электрической сети.
  • Во избежание несчастных случаев, периодически проверяйте надежность фиксации подвижных частей светильника.

Позиционирование

1. Поместите хирургический светильник в середине рабочей области.

2. Установите необходимую высоту ручкой позиционирования на пульте управления или стерилизуемой центральной ручкой.

3. Установите необходимый угол стерилизуемой центральной ручкой.

Положение модулей зависит от типа операции и предпочтения пользователя. Выше описан рекомендуемый порядок позиционирования.

Размер рабочего поля

С помощью стерилизуемой рукоятки в центре осветительного блока отрегулируйте его угол для оптимальной освещенности рабочего поля. После этого вращая стерилизуемую рукоятку по или против часовой стрелки - отрегулируйте размер рабочего поля.

ВНИМАНИЕ!!!

Перед очисткой выключите электропитание и подождите пока поверхность осветительных блоков остынет.

Очистка, дезинфекция

  • Снимите стерилизуемые рукоятки.
  • Очистите осветительный блок салфеткой, смоченной поверхностным моющим средством.
  • Наружные поверхности светильников дезинфицировать по МУ 287113 протиранием салфеткой, смоченной поверхностным дезинфицирующим средством дозируя его правильно так, чтобы жидкость, не попадала внутрь светильника или в систему подвеса. Пример дезинфицирующих средств:  3% раствор перекиси водорода по ГОСТ 177 с добавлением 0,5 % моющего средства типа «Лотос», «Астра» по ГОСТ 25644. Салфетка должна быть отжата.

Чтобы снять стерилизуемую ручку со стержня, нажмите фиксатор ручки и потяните ручку вниз. Так же для установки новой ручки, поднимите ручку вдоль стержня и совместите фиксатор с отверстием в ручке.

Использование стерилизуемой рукоятки предназначено строго для персонала, который выполнил все требования дезинфекции. Персонал, который не выполнил эти требования, может использовать эту рукоятку под стерильной прокладкой. Также этот персонал должен использовать рукоятки позиционирования, расположенные на пульте управления.

Стерилизация

Стерилизуемые рукоятки сделаны из полимеров, стойких к нагреву и механическим воздействиям. Очистку рукоятки перед стерилизацией производите нехлорированными продуктами. Прополощите рукоятку, чтобы удалить все следы продуктов очистки перед стерилизацией.

Рукоятки управления светильников стерилизовать по МУ 287113 погружением в 6% раствор перекиси водорода по ГОСТ-177 при температуре 20ºС на 180 мин или автоклавированием.

Стерилизация воздушным методом (в сухожаровом шкафу) не допускается.

Техническое обслуживание

При выполнении технического обслуживания необходимо соблюдать правила техники безопасности.

Порядок замены ламп и предохранителей

Все работы по замене ламп проводить при отключенном от сети светильнике.

Типы используемых ламп:

Лампа галогеновая GE A1/216 FCS 24V 150W, G6.35.
Лампа галогеновая OSRAM 64640 HLX FCS 24V 150 W, G6.35..
Лампа галогеновая PHILIPS 7158 XHP FCS 24V 150 W, G6.35..
Лампа галогеновая КГМ 24-150ТУ 16-535-483-82 24В 150Вт, G6.35.
Лампа галогеновая OSRAM 64642 HLX FDV 24V 150 W, G6.35.
Лампа галогеновая OSRAM 64292 XIR 22,8V 150 W, G6.35.
  • Убедитесь, что осветительные блоки остыли, снимите стерилизуемую рукоятку и открутите три винта, фиксирующих систему фокусировки.
  • Потяните систему фокусировки вниз и снимите ее вместе с лампами.
  • Через специальные отверстия сбоку ослабьте винты крепления ножек ламп и вытащите лампу.
  • Замените неисправную лампу на новую. Перед установкой новой лампы в патрон, протрите ее колбу ватным тампоном, смоченным этиловым спиртом для снятия загрязнений. Устанавливая лампу, оберните ее салфеткой или наденьте перчатку.
  • После установки лампы удалите салфетку.
  • Заверните винты крепления ножек ламп.
  • Соберите изделие в обратном порядке.

Технический осмотр

ВНИМАНИЕ!!!

Отсоедините электропитание перед разборкой светильника.

Визуальный контроль:

  • Проверьте состояние защитного стекла. Если оно повреждено или сломано, осколки могут выпасть. В этом случае, выключите светильник и не используйте его снова, пока стекло  не будет восстановлено.
  • Проверьте работу светильника.
  • Включите светильник и проверьте его правильное функционирование при настройке параметров.
  • Проверьте состояние износа стерилизуемых рукояток. Они не должны использоваться в случае значительного износа. (Гарантировано по крайней мере 50 циклов стерилизации).

Механический контроль:

  • Проверьте тормоза рычагов. Осветительные блоки должны быть в состоянии удерживать заданную позицию.
  • Проверьте надежность крепления стерилизуемой рукоятки вращением на стержне.
  • Проверьте работу клавиатуры пульта управления.

ВНИМАНИЕ!!!  Никогда не смотрите прямо в источник света и избегайте помещения предметов, отражающих свет в освещенную зону. Существует риск ослепления высокой интенсивностью света.

Условия транспортирования и хранения

Светильники в таре должны храниться в закрытом помещениив условиях для вида климатического исполнения УХЛ 4.2. по условиям хранения 5. Для транспортирования или хранения необходимо соблюдать температурные условия от -50°C до +50°C.

Избегайте частых изменений мест хранения.

Чтобы избежать проблемы конденсации влаги, после транспортирования и/или хранения выдержите светильник в закрытой таре в месте установки  в течение не менее 2 часов.

Условия эксплуатации

Светильники при эксплуатации устойчивы к воздействию климатических факторов по ГОСТ Р 50444 и ГОСТ 15150  для вида климатического исполнения УХЛ 4.2.

Нормальные условия эксплуатации:

Температура

от +10°C до +35°C

Влажность

не выше 80 % при 25°C

Лампа

Напряжение

Мощность

Тип лампы

Аксима 520

24 V

150 W

64642 HLX
150 W 24 V
G6.35

Аксима 720

24 V

150 W

64642 HLX
150 W 24 V
G6.35

П-6

12 V

55 W

H3 STANDART
12V 55W PK22s

П-5

24 V

70 W

H3
N460
24V 70W
PK22s

П-4

24 V

70 W

H3
N460
24V 70W
PK22s

ПР-3

24 V

70 W

H3
N460
24V 70W
PK22s
